单效DTB结晶脱盐

    DTB( 是Drabt Tube Babbled的缩写)型结晶器是一种效能较高的结晶器,在化工、食品、制药等工业都门所广泛采用。经过多年运行考察,证明这种型式的结晶器性能良好,能生产较大的晶粒(粒度可达 600~1200μm),生产强度较高,器内不易结晶疤。它已成为连续结晶器的主要形式之一,可用于真空冷却法、蒸发法、直接接触冷冻法及反应法的结晶操作。

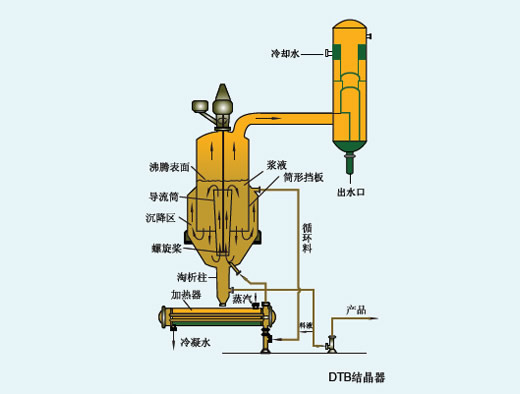

DTB型结晶器的结构简图如图所示。它的中部有一导流筒,在四周有一圆筒形挡板。
在导流筒内接近下端处有内循环轴流泵,以较低的转速旋转。悬浮液在螺旋桨的推动下,在筒内上升至液体表层,然后转向下方,沿导流筒与档板之间的环形通道流至器底,又被吸入导流筒的下端,如此循环不已,形成接近良好混合的条件。DTB型结晶器具有清母液溢流和消除结晶功能。
DTB型结晶器适用于晶体在母液中沉降速度大于3mm/s 的结晶过程。设备的直径可以小至500mm大至7.9m 。
