三效降膜50液碱蒸发浓缩装置
通过三效降膜50液碱蒸发浓缩装置可将≤32%浓度碱蒸发浓缩为50%浓度碱。
32%液碱由32碱泵送到Ⅰ效加热器管程内,进行分布和布膜,并一次性呈膜状流过换热管的内表面,在流动过程中得到加热而产生蒸发浓缩,二次蒸汽和碱液同时从Ⅰ效加热器下部流出,进入Ⅰ效分离器内进行分离,Ⅰ效分离器浓缩后的碱液浓度为36.8%,由Ⅰ效碱泵送到Ⅱ效降膜蒸发器,经Ⅱ效降膜蒸发器浓缩后的碱液浓度为41.7%,由Ⅱ效碱泵送到Ⅲ效降膜蒸发器,经Ⅲ效降膜蒸发器浓缩后的碱液浓度为50%,通过换热回收热能降温后,由Ⅲ效碱泵送到50碱罐区。

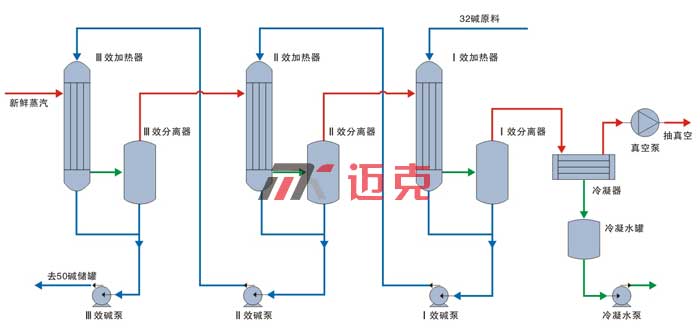

简易流程
性能特点
对于承受高温的预热器选用本公司研发的高效管换,有效确保预热器长周期稳定运行的可靠性。
对于碱液流量和液位的调节方式选用本公司研发的非接触碱液的控制方式,有效确保控制元件长周期稳定运行的可靠性。
装置产能:2~50[万吨·折百碱/年]
蒸汽消耗:0.45~0.5[吨汽/吨·折百碱]

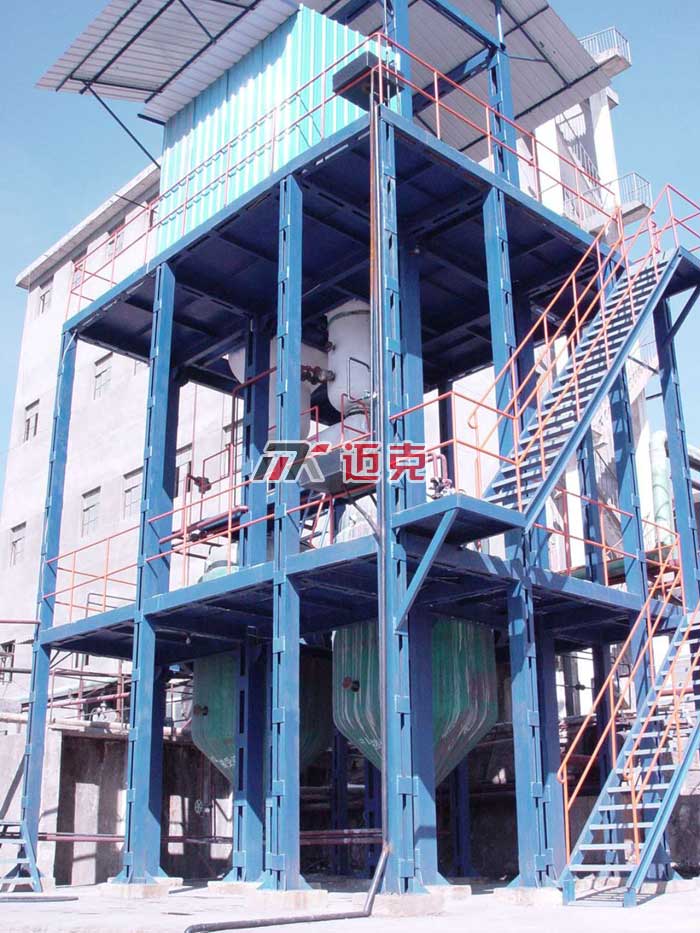

装置图片
